Alimentation d'énergie 110V/220V de contrôleur de température de thermostat de four industriel

Nom du produit: contrôleur de température du thermostat 110V / 220V pour four industriel

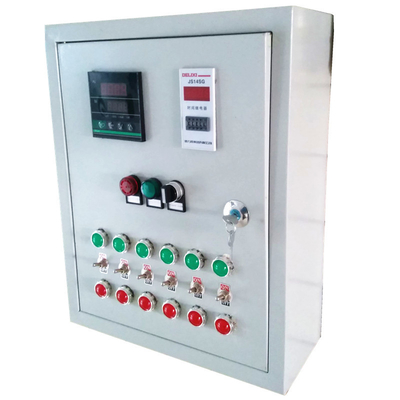

Thermostat extérieur :

Il a un contrôleur de température, un interrupteur, un indicateur, un bouton d'alimentation, une minuterie.

Thermostat intérieur :

I Objectif de travail

Le thermostat contrôle le brûleur à gaz pour maintenir une température stable et économiser du gaz.

Lorsque la zone de chauffage atteint la température de réglage, le thermostat contrôle que le brûleur à gaz cesse de fonctionner ;

Lorsque la zone de chauffage est sous la température de réglage, le thermostat contrôle que le brûleur à gaz recommence à fonctionner.

II Composition du thermostat

Il comprend un thermocouple, un contrôleur de température réglable, un interrupteur à poudre, un interrupteur d'allumage, un indicateur de fonctionnement et une alarme.

Un thermostat peut contrôler 1 à 25 ensembles de chauffage/brûleur à gaz.

III Principe de fonctionnement

Ouvrez la bouteille de gaz → ajustez la pression de gaz à 3500 ~ 5000pa → allumez l'alimentation principale de l'électricité

contrôleur → réglage de la température requise → allumer le contacteur d'allumage → électrovanne alimentation gaz/

3 broches allument le brûleur/réchauffeur à gaz → le brûleur/réchauffeur à gaz fonctionne normalement.

2. Le thermocouple détecte la température de la zone de chauffage → atteint la température de réglage →

La moitié ou la totalité du brûleur à gaz cesse de fonctionner → inférieure à la température de réglage →

Allumage automatique par le contrôleur → Les brûleurs à gaz recommencent à fonctionner.

IV Protection contre l'extinction

Lorsque 3 broches ont échoué à allumer le brûleur/chauffage infrarouge, l'allumeur à impulsions contrôlera l'électrovanne arrêtant l'alimentation en gaz.Cela évite donc les fuites de gaz.

Redémarrez le contact : rallumez le contacteur d'allumage.

V Connexion

VI Système d'installation
